BAB VII
PERSIAPAN MANUSCRIPT TEMATIK
Tujuan khusus, pemetaan ilmiah atau tematik harus diplotkan ke informasi geografis yang akurat dari wilayah studi yang bertindak sebagai referensi. Informasi geografis ini adalah peta dasar dan biasanya diperoleh secara langsung atau tidak langsung dari pemetaan referensi yang tersedia, dengan grafik hidrografi dan peta topografi menjadi sumber yang paling umum. Dalam beberapa penelitian, informasi tematik ditambahkan secara langsung ke pemetaan referensi yang tersedia. Ini adalah pendekatan yang ekonomis dan cepat, namun bisa mengarah pada presentasi yang terlalu kompleks atau berantakan.
Pendekatan yang lebih baik namun lebih mahal dan lebih lambat adalah membuat peta dasar yang dirancang khusus untuk menampilkan informasi tematik dengan menggambar ulang fitur geografis yang penting untuk subjek dan menghilangkan atau menyederhanakan fitur yang tersisa. Sesekali foto udara atau gambar satelit diganti sebagai teknik dasar atau fotogrametri sederhana digunakan untuk mendapatkan peta dasar dari sumber-sumber ini.
Secara umum, informasi peta dasar harus diperoleh pada skala yang lebih besar daripada yang direncanakan agar produk menghindari efek penyaringan secara acak dari generalisasi. Tingkat informasi, simbolisasi dan ketepatan peta skala kecil tidak sesuai untuk pembesaran yang signifikan.
Beberapa pertimbangan dasar untuk peta dasar adalah sebagai berikut:
Tingkat detail peta dasar tergantung pada tujuan peta yang diturunkan. Peta referensi yang tersedia sering kali terlalu rumit untuk digunakan secara langsung sebagai peta dasar.
7.1.2 Ketepatan
Tingkat ketepatan peta referensi yang diketahui atau mungkin harus dipertimbangkan dan harus sesuai dengan persyaratan akurasi produk baru. Standar harus diperiksa dan tanggal publikasi dicatat. Diagram atau catatan keandalan harus diperiksa secara hati-hati.
Proyeksi dapat memiliki dampak yang cukup besar pada kesesuaian bahan peta dasar dan pada keseluruhan keseluruhan proyek. Mendapatkan bahan dasar yang bisa digunakan pada proyeksi yang sesuai terkadang sulit tapi layak usaha. Masalah umum adalah bahwa informasi tematik harus diplot pada pemetaan referensi yang tersedia yang didasarkan pada proyeksi yang sama sekali berbeda. Ini memerlukan pengetahuan tentang karakteristik dari kedua proyeksi dan waktu dan kemampuan untuk mengubah satu ke yang lain. Informasi yang diperlukan untuk melakukan tugas ini mungkin tidak tersedia, seperti lokasi pararel yang dipilih. Secara umum, kekhawatiran ini relevan untuk pemetaan skala kecil. Pada peta skala menengah dan besar pertimbangan proyeksi biasanya bukan masalah besar.
Kartografi harus ingat bahwa ada banyak timbangan dalam peta skala kecil karena proyeksi peta. Proyeksi Mercator adalah contoh yang baik: simbol yang diberikan empat kali lebih besar pada area peta pada lintang 60° dari pada garis ekuator. Oleh karena itu, perhatian harus diberikan pada tingkat simbolisasi dan kompilasi yang dilakukan di zona tropis dibandingkan dengan garis lintang yang lebih tinggi.
Berikut adalah daftar peta dasar skala kecil yang tersedia:
1. Bagan Bandim Lautan Umum (GEBCO) pada skala 1: 1.000.000 (Gambar 7.1);
2. Peta Internasional Dunia (IWM) pada skala 1: 1.000.000;
3. grafik penerbangan (ONC, WAC) pada skala 1: 1.000.000;
4. Peta Dunia Internasional dengan skala 1: 2.500.000;
5. memetakan atlas acuan pada umumnya pada skala yang bervariasi antara 1: 25.000.000 dan 1: 10.000.000 atau lebih kecil. Contoh atlas ini meliputi:
Sebuah)
|
Times Atlas of the World (London);
|
A
|
Atlas Mira (Moskow);
|
B
|
seri peta dunia pada skala 1: 5.000.000 diterbitkan oleh American Geographical Society (AGS), dan oleh Institut Géographique National (IGN) di Perancis;
|
C
|
serangkaian peta dunia pada skala 1: 10.000.000 diterbitkan oleh IGN.
|
Sumber informasi peta dasar pada setiap produk peta kompleks harus selalu diidentifikasi, terutama bila beberapa sumber dengan keakuratan yang bervariasi telah digunakan. Jika izin telah diperoleh untuk menggunakan materi berhak cipta, kredit harus diberikan persis seperti yang ditentukan oleh pemegang hak cipta. Berikut ini adalah beberapa sumber peta dasar atau informasi dasar:
1. Di banyak negara, pemetaan utama dapat menyediakan salinan cetak atau salinan film produk hidrografi dan topografi dalam format warna tunggal (hitam dan putih). Film positif sangat berguna karena salinan diazo (lihat Bagian 12) kemudian dapat dengan mudah diproduksi untuk digunakan sebagai peta dasar untuk merencanakan data, interpretasi percobaan dan studi desain. Seperti disebutkan sebelumnya, menorehkan informasi tematik secara langsung ke produk ini adalah ekonomis namun menghasilkan konflik visual dua kumpulan data yang berbeda;

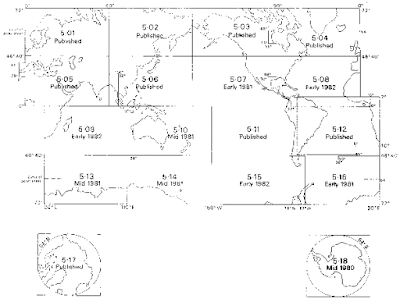

Gambar 7.1 Diagram perakitan untuk lembaran GEBCO. (Komisi Oseanografi antar Pemerintah dan Organisasi Hidrografi Internasional)
2. Orthophoto atau peta foto (lihat Bagian 8) kadang dapat digunakan sebagai peta dasar. Ini bisa ekonomis untuk diproduksi, dan mereka memiliki akurasi implisit yang banyak orang tidak atributkan pada pemetaan garis karena kemungkinan bias, kesalahan atau manipulasi dalam produksi yang terakhir. Citra foto harus direproduksi dengan nada ringan agar informasi tematik terlihat jelas. Pemetaan basis foto menjadi populer untuk presentasi publik dan pemetaan turis;
3. Citra satelit, Landsat misalnya, seringkali dapat digunakan untuk pemetaan basis skala kecil jika distorsi geometrisnya tidak menjadi masalah. Hal ini dapat diobati dengan cara yang sama seperti pemetaan foto. Gambar-gambar ini memiliki konotasi "berteknologi tinggi" yang bisa menjadi aset yang berguna dalam berbagai jenis presentasi. Gambarannya banyak tersedia dan terkini. Pertanyaan untuk informasi mengenai citra satelit dapat dialamatkan ke: Earth Observation Satellite Company, 4300 Forbes Boulevard, Lanham, Maryland 20706, AS;
4. Bagian dari grafik hidrografi yang diterbitkan atau bahkan peta topografi dapat digunakan secara langsung. Sebuah negatif dari lembar peta diperoleh dari instansi pemetaan yang bersangkutan, dan detail yang tidak diinginkan hanya dikecualikan atau ditutupi. Penyesuaian skala foto juga bisa dilakukan. Negatif dapat digunakan untuk menghasilkan peta dasar baru ke dalam film fotografi dimana penyesuaian kecil dan sentuhan garis dapat dilakukan dengan pena tinta;
5. Foto udara tunggal sering dapat digunakan sebagai peta dasar, terutama untuk studi skala kecil / besar. Foto, atau bagiannya, dapat diperbesar ke skala perkiraan yang sesuai. Untuk menampilkan karya atau ilustrasi laporan, sebuah sistem lapisan transparan dengan simbolisasi berwarna dapat diproduksi dengan harga murah dengan teknik diazo. Untuk pemetaan tematis, foto dapat direproduksi menjadi film peniru untuk digunakan sebagai gambar panduan; Informasi tematik ditulis dengan cara biasa. Versi nada halftone dari foto udara menjadi peta dasar dan informasi tematik kemudian dicetak secara berlebihan pada warna yang diinginkan. Akurasi skala biasanya buruk, tapi ini sering tidak ditentukan oleh kemudahan hubungan geografis mana yang dapat dilihat.
Setiap peta adalah pengurangan realitas. Ini adalah kompresi yang dihasilkan dari detail yang memerlukan pendekatan sistematis terhadap pemilihan informasi melalui proses generalisasi.Peta, bahkan yang berukuran besar, tidak mungkin menunjukkan semua detail area dalam hubungan mereka yang benar. Keterbatasan ini menjadi sangat membatasi karena timbangan semakin kecil. Misalnya, dengan mengambil informasi yang dipetakan dalam skala 1: 25.000 dan menguranginya menjadi skala 1: 100.000, akan menghasilkan sebuah peta baru yang hanya menempati area seluas enam belas di bagian asli. Pengurangan ini hanya memungkinkan sebagian informasi asli yang akan dipotret pada skala yang lebih kecil. Dengan demikian semakin kecil skala semakin besar jumlah generalisasi yang dibutuhkan. Generalisasi yang berhasil menghasilkan retensi karakteristik pembeda dari fitur yang dipetakan sehingga dapat terwakili secara efektif meski memiliki batasan skala.
Berbagai operasi, yang bersama-sama menyusun pokok generalisasi kartografi, biasanya dibahas di bawah empat kategori atau elemen: penyederhanaan, klasifikasi, simbolisasi dan induksi.
Pemasangan informasi ke skala peta yang dipilih dan pemeliharaan sejauh mungkin karakteristik geografis yang penting dari area yang dipetakan adalah dua tujuan utama dalam pemetaan.Informasi tersebut harus disederhanakan dengan memilih secara bijaksana kelas informasi yang diperlukan untuk ditampilkan dan dengan mengurangi kompleksitas dan detailnya. Informasi yang akan dibuang atau dipertahankan ditentukan oleh kepentingan relatif setiap item, hubungan data dengan tujuan peta dan konsekuensi grafik (untuk data lain, simbol, dll.) Untuk mempertahankan setiap item.
Ini adalah proses pengelompokan sejumlah informasi yang besar dan bervariasi secara relatif tertib dan sederhana. Misalnya, spesies ikan dapat dikelompokkan menjadi kelompok genera atau keluarga tergantung pada ketersediaan ruang. Jumlah kelas harus lebih sedikit dan lebih luas pada produk berskala lebih kecil.
Prosedur ini terjadi setelah proses penyederhanaan dan klasifikasi telah dilakukan. Beberapa simbol sangat umum (titik) sedangkan yang lainnya tidak (garis lintang dan garis bujur). Kode juga digunakan untuk mewakili data dan mengidentifikasi lokasinya. Simbolisasi yang baik meningkatkan keefektifan aspek generalisasi lainnya; Namun, ini juga dapat menyimpulkan tingkat presisi yang tidak dapat dibenarkan jika berasal dari informasi yang buruk. Aspek ini dibahas nanti di bagian ini.
Ini adalah proses memperluas konten informasi dari sebuah peta, di area ketersediaan data yang terbatas, dengan inferensi logis. Isolines yang ditarik melalui pengukuran data titik adalah contoh yang paling umum. Misalnya, suhu air dan salinitas dapat disimpulkan dari sampel yang relatif sedikit. Proses ini cukup umum di lingkungan laut dimana sampling adalah prosedur pengamatan dan pengukuran yang banyak digunakan. Karena inferensi yang luas mempengaruhi akurasi peta, diagram atau pernyataan reliabilitas harus disertakan.
Kebebasan kreatif para kartografer sering dibatasi oleh sejumlah batasan yang tumpang tindih, seperti persyaratan untuk reproduksi ekonomi, pembatasan karena bentuk geografis regional, proyeksi peta dan grid, dan tunjangan untuk item dalam margin peta atau sekitarnya. Namun demikian, ada tempat yang pasti untuk kepekaan dan pertimbangan artistik. Peta yang menarik cenderung dibaca dan pada umumnya akan dianggap lebih serius sebagai produk profesional.
7.5.1 Keseimbangan
Semua elemen peta utama harus ditempatkan di dalam ruang yang tersedia secara teratur dan sesuai secara visual. Keseimbangan formal menyerukan keseimbangan simetris dengan elemen berukuran sama dan berbentuk dalam kaitannya dengan titik keseimbangan. Inilah pendekatan yang biasanya dilakukan oleh panitia pemetaan seri. Biasanya judul dipusatkan di bagian atas atau bawah, yang terakhir secara visual lebih stabil dan lebih baik. Praktis, bagaimanapun, seringkali perlu menggunakan posisi sebelumnya. Skala biasanya terpusat di bagian bawah, dan catatan diatur secara merata di sekeliling peta.
Keseimbangan formal sering dianggap kaku dan tidak menarik untuk peta tunggal yang bukan bagian dari rangkaian. Fitur yang ditunjukkan tidak mungkin simetris dan bentuk wilayah mengatur lokasi untuk judul, legenda, skala, dll., Di area terbuka yang nyaman. Dengan demikian, keseimbangan informal elemen diperlukan.
Dalam keseimbangan informal bobot visual setiap elemen harus dipertimbangkan secara individu dan dalam kaitannya dengan keseluruhan desain. Berbagai elemen harus ditempatkan sehingga ada keseimbangan umum. Seringkali barang besar seperti judul atau legenda dapat diimbangi secara visual oleh dua atau lebih elemen yang lebih kecil.
Berbagai kemungkinan tata letak harus diuji pertama dalam serangkaian gambar miniatur yang disederhanakan diikuti oleh boneka skala penuh yang menunjukkan garis besar elemen utama tanpa detail. Tidaklah mungkin untuk membuat desain yang efektif jika elemen utama harus dipasang pada saat terakhir .
Dalam bentuk kartografi istilah kompilasi berarti proses pengorganisasian, perakitan dan pemasangan bersama semua data geografis dan tematik yang akan disertakan dalam peta. Berbagai jenis data semuanya harus ditempatkan dalam posisi planimetrik yang tepat sesuai dengan sistem dan skala proyeksi yang telah dipilih. Manuskrip kompilasi menjadi panduan untuk pembangunan peta dan diperlukan tidak peduli teknik atau peralatan apa yang digunakan untuk menciptakan produk akhir.
Kompilasi data mungkin memerlukan penggunaan beberapa sumber informasi termasuk peta dengan skala yang bervariasi, materi terbitan baik dalam bentuk tekstual maupun tabular, survei lapangan dari berbagai jenis, data "mentah" yang berasal dari foto udara, citra satelit dan rekaman digital. Masing-masing peta mungkin ada pada proyeksi yang berbeda dan memiliki akurasi dan skala yang bervariasi. Demikian pula materi tekstual dan digital dapat menunjukkan beragam karakteristik. Tugas kartografer adalah memilih informasi yang tepat untuk membuat peta akhir, dengan tujuan penggunaan produk akhir dipegang teguh. Peta yang dapat diandalkan tidak dapat dibuat dari sumber data yang buruk atau tidak memadai, terlepas dari teknik kompilasi yang digunakan.
Gambar 7.2 Solusi bagus dan buruk untuk memetakan desain tata letak. (Setelah R.Bertrand dan PJ Oxtoby, 1980)
Gambar 7.3 Solusi yang baik dan buruk untuk memetakan desain tata letak. (Setelah R. Bertrand dan PJ Oxtoby, 1980)
Survei status informasi terkait perikanan dan kelautan di negara-negara berkembang seringkali mengindikasikan kelangkaan data semacam itu, setidaknya dalam bentuk yang dapat dimanfaatkan untuk tujuan pengelolaan. Keadaan ini, yang selalu terjadi karena kurangnya tenaga kerja, uang atau keahlian, menegaskan persyaratan pemetaan sumber daya perikanan dengan penekanan pada pengumpulan dan penyajian informasi kelautan dalam bentuknya yang paling dasar. Sumber utama informasi semacam itu di negara-negara berkembang seringkali merupakan komunitas nelayan, bukan badan penelitian dan manajemen yang terkait dengan negara-negara nelayan industri. Keinginan yang dapat dimengerti untuk mendanai perolehan data penginderaan jarak jauh yang baru (dari pesawat terbang dan satelit) dan untuk mengkomputerisasi data base yang berkembang harus bergantung pada keberhasilan pengumpulan data dan pemetaan tematik berikutnya.
Sebuah survei harus mencakup fase berikut:
1. Perumusan tim proyek kecil. Keahlian atau tenaga kerja tambahan dapat diminta sesuai kebutuhan;
2. Undangan kepada personil perikanan terpilih untuk mengunjungi institusi yang sesuai agar:
a) menjadi terbiasa dengan berbagai teknologi yang terkait dengan pemetaan sumber daya;
b) merumuskan strategi pengumpulan data yang dapat diterima;
c) mengembangkan jadwal dan jadwal program;
3. Penyusunan peta dasar skala besar untuk perairan nasional (inshore) dan peta dasar berskala kecil di wilayah tersebut secara keseluruhan (Zona Diperpanjang 200 mil) untuk mengumpulkan informasi;
4. Pengujian lapangan terhadap teknik dan logistik pengumpulan data dan, karenanya, penyempurnaannya;
5. Pengkajian data yang ada dari sumber yang ditunjukkan dalam Bagian 7.6.3.
Sebuah tinjauan literatur dan proses wawancara yang khas mungkin termasuk kategori informasi kelautan berikut:
1. Fitur fisik:
a) batimetri;
b) arus (permukaan, bawah);
c) suhu;
d) salinitas;
e) rentang pasang surut;
f) karakteristik meteorologi;
g) morfologi pantai (misalnya pantai);
h) geomorfologi dekat pantai;
b) arus (permukaan, bawah);
c) suhu;
d) salinitas;
e) rentang pasang surut;
f) karakteristik meteorologi;
g) morfologi pantai (misalnya pantai);
h) geomorfologi dekat pantai;
2. Jenis bagian bawah (habitat):
a) lokasi terumbu karang;
b) dasar pasir;
c) bakau
b) dasar pasir;
c) bakau
3. Lokasi sumber daya menurut daerah dan musim spesies:
a) ikan karang;
b) lobster;
c) Keong;
d) kura-kura;
e) ikan terbang dan pelagis kecil lainnya (ditambah baitfish);
f) tunas;
g) pelagis besar lainnya (misalnya pelari pelangi, kingfish dan billfish);
b) lobster;
c) Keong;
d) kura-kura;
e) ikan terbang dan pelagis kecil lainnya (ditambah baitfish);
f) tunas;
g) pelagis besar lainnya (misalnya pelari pelangi, kingfish dan billfish);
4. Daerah penangkapan ikan menurut jenis, musim, jenis perahu dan peralatan:
a) memancing troll;
b) lapisan tangan;
c) perangkap ikan;
d) seining (dompet dan pantai);
e) penampakan kapal penangkap ikan asing (berdasarkan negara), membedakan kapal-kapal dari negara-negara yang berdekatan dari armada air yang jauh;
f) olahraga memancing;
b) lapisan tangan;
c) perangkap ikan;
d) seining (dompet dan pantai);
e) penampakan kapal penangkap ikan asing (berdasarkan negara), membedakan kapal-kapal dari negara-negara yang berdekatan dari armada air yang jauh;
f) olahraga memancing;
Wilayah NB yang digali oleh warga negara, yang berada di luar wilayah yurisdiksi nasional mereka, harus ditunjukkan.
5. Kegiatan laut lainnya:
a) lokasi komunitas nelayan;
b) jumlah jenis nelayan, perahu dan peralatan;
c) titik penanganan dan pengiriman utama dan pelabuhan;
d) daerah pengembangan wisata;
e) taman laut dan kawasan konservasi;
f) rute pelayaran;
g) sumber utama polusi dalam negeri dan industri;
h) wilayah yang diperuntukkan bagi pengembangan akuakultur;
i) identifikasi zona Ciguatera.
b) jumlah jenis nelayan, perahu dan peralatan;
c) titik penanganan dan pengiriman utama dan pelabuhan;
d) daerah pengembangan wisata;
e) taman laut dan kawasan konservasi;
f) rute pelayaran;
g) sumber utama polusi dalam negeri dan industri;
h) wilayah yang diperuntukkan bagi pengembangan akuakultur;
i) identifikasi zona Ciguatera.
Identifikasi sumber informasi untuk penyusunan manuskrip merupakan fase kritis dari program pemetaan tematik. Sehubungan dengan perikanan, konflik yurisdiksi antara banyak otoritas nasional yang terkait dengan zona pesisir sering menghasilkan data yang relevan yang berada di lokasi yang paling tidak sesuai.
Fase ini dapat menggunakan berbagai teknik dari kegiatan pengumpulan data yang relatif sederhana dan murah, seperti penempatan petugas lapangan yang dilengkapi dengan spidol berwarna dan peta dasar yang akurat, ke operasi kompleks yang terkait dengan pengumpulan data dari platform penginderaan jarak jauh (satelit, fixed pesawat terbang sayap dan helikopter). Informasi yang dikumpulkan dapat disimpan dengan cara konvensional pada peta hardcopy, atau dapat dimasukkan ke dalam sistem informasi geografis (SIG) dan disimpan dalam bentuk digital di komputer. Pemanfaatan teknik yang lebih maju ini tentunya tidak esensial; Namun, harus dipertimbangkan karena prosedur pengumpulan data yang lebih rinci menjadi hal yang biasa di banyak negara berkembang.
Tahapan penyusunan naskah yang melibatkan pengumpulan informasi di lapangan seringkali penting bagi keberhasilan program pemetaan sumber daya laut. Ini harus dilakukan secara berurutan sebagai berikut:
Format dan strategi wawancara yang tepat harus disiapkan bekerjasama dengan petugas perikanan yang akrab dengan lokal, perikanan dan yang terpenting, dengan masyarakat nelayan.Formatnya harus sederhana dan tidak ambigu. Prosedur uji lapangan untuk melakukan wawancara adalah sebagai berikut:
1. penyediaan peta dasar skala besar perairan nasional dan peta dasar skala kecil wilayah secara keseluruhan untuk pengumpulan data;
2. wawancara dengan nelayan, perwira perikanan dan orang-orang yang berkepentingan dan berkepentingan lainnya (misalnya, penjaga pantai dan personil angkatan laut, master pelabuhan, dan lain-lain) dengan memanfaatkan peta di atas untuk merencanakan informasi kelautan yang diperoleh dengan menggunakan spidol felt. Peta yang memadai harus digunakan untuk memastikan akurasi dan pemahaman;
3. penyediaan peta tak bertanda untuk setiap orang yang diwawancarai, diidentifikasi dengan nama dan profesinya dan nama pewawancara, tanggal dan tempat. Hal ini penting, terutama saat mewawancarai nelayan, untuk menghindari bias akibat melihat hasil wawancara sebelumnya dengan nelayan lainnya. Peta dasar harus diisi, sebagai bagian integral dari wawancara, oleh orang yang diwawancarai, namun jika perlu dengan bantuan pewawancara.
7.6.4.2 Proses wawancara:
Sebagian besar informasi sumber daya kelautan saat ini diperoleh dari personil yang paling terkait langsung dengan eksploitasi, pengelolaan dan penelitian ilmiahnya. Proses wawancara yang sebenarnya akan bervariasi sesuai dengan individu atau kelompok yang diwawancarai:
1. Nelayan: Sebaiknya mewawancarai nelayan secara terpisah untuk menghindari bias, seperti yang telah disebutkan sebelumnya. Dasar pemikiran program dan manfaat yang akan diperoleh darinya oleh masyarakat nelayan harus ditekankan secara khusus, karena nelayan pada umumnya adalah orang yang paling skeptis terhadap subyek yang akan diwawancarai. Upaya besar yang dibutuhkan untuk mengatasi skeptisisme dan sinisme semacam itu tentu saja dibenarkan oleh kekayaan informasi yang biasanya didapat. Berbeda dengan banyak spesies yang mereka tangkap, komunitas nelayan mungkin merupakan sumber daya laut yang paling tidak dieksploitasi dalam konteks pencarian informasi. Informasi ini harus dinilai secara kritis dalam hal keakuratannya;
2. Petugas Perikanan: Bila memungkinkan, sesi kelompok direkomendasikan untuk petugas perikanan. Setelah pengarahan singkat oleh anggota tim pemetaan sumber daya, petugas harus diberi tahu tentang subjek yang sedang diperiksa. Sementara satu atau dua anggota tim mencatat, yang lain (s) harus mendorong petugas untuk menggambar pola distribusi, dan lain-lain, pada peta dasar yang sebelumnya ditempelkan di dinding atau meja. Anggota tim harus "animator" dan mendorong diskusi, yang mengandaikan pengetahuan pribadi tentang perikanan lokal. Kontroversi antara petugas mengenai informasi kelautan seringkali dapat meningkatkan kualitas produk akhir, jika titik kontroversi bisa diselesaikan. Tim harus berusaha untuk secara sistematis mengikuti daftar topik yang akan ditinjau dan setiap saat mencatat nama orang yang memberikan informasi tertentu, baik di peta dasar atau catatan. Pasokan spidol berwarna dan peta dasar yang tidak ditandai sangat penting untuk sesi wawancara yang sukses;
3. Para ilmuwan: Dianjurkan untuk mewawancarai para ilmuwan secara individual, sebagian karena kecemburuan profesional yang melekat yang terjadi ketika ilmuwan bertemu dalam kelompok, tetapi juga karena sifat informasi mereka yang sebenarnya dan dirasakan. Sebuah peta manuskrip, berisi informasi yang sebelumnya diperoleh dari nelayan dan perwira perikanan, harus menjadi fokus diskusi. Ini mungkin akan menimbulkan kritik, yang diperlukan untuk memastikan data yang akurat dan dapat diverifikasi. Tidaklah mungkin untuk mendapatkan banyak opini berdasarkan informasi, dalam waktu singkat (umumnya merupakan faktor penting), kecuali manuskrip tersedia untuk merangsang dan memfokuskan kritik.
Gambar 7.4 Contoh informasi yang disajikan dengan bantuan spidol felt.
Bila informasi, yang dikumpulkan dari ketiga kelompok di atas, telah dianalisis dan dikumpulkan dengan sumber data lain, peta naskah lain harus disiapkan. Pada titik ini, penting untuk mengatur "sesi pemeriksaan" dengan penyedia informasi utama untuk memastikan bahwa kontribusi mereka tidak disalahartikan. Sesi ini juga merupakan bagian penting dari proses "umpan balik" dan akan meningkatkan kepercayaan peserta terhadap nilai program pemetaan tematik. Peta tematik, sebagai produk akhir, harus dilihat mengandung informasi yang andal dan akurat, jika kredibilitas keseluruhan program akan hilang.
Dalam semua kasus, kewaspadaan dasar adalah prasyarat untuk wawancara yang sukses. Jika kegiatan ini tidak diobservasi, usaha untuk mendapatkan informasi atau kerjasama akan terancam. Ini termasuk yang berikut ini:
1. Konsultasi sebelumnya harus dilakukan untuk memastikan bahwa dasar pemikiran program ini dipahami dengan jelas dan, terutama, bahwa manfaat yang akan diperoleh dari program diidentifikasi; yang terakhir ini akan sering memfasilitasi kerja sama;
2. Format wawancara dan topik yang diminati harus diedarkan terlebih dahulu. Proses wawancara tidak dikenal oleh banyak orang, profesional dan lainnya, dan bisa sedikit melarang, oleh karena itu perlu untuk meringankan ketakutan;
3. Penting untuk menentukan waktu dan tanggal wawancara yang tepat. Tidak seperti profesi lainnya, perikanan seringkali musiman dan dilakukan pada waktu yang berbeda di siang dan malam hari. Dengan demikian waktu harus dipilih saat nelayan dan perwira perikanan tidak berada di tengah kegiatan puncaknya, yaitu personil yang kelelahan bukanlah subyek yang ideal untuk diwawancarai dan informasi yang didapat menderita;
4. Semua pengaturan harus dikonfirmasi, melalui surat atau melalui telepon, jauh sebelum wawancara. Komunikasi lain beberapa hari sebelum tanggal yang disepakati mungkin juga membantu menghindari rasa malu;
5. Lokasi wawancara harus dilakukan dengan hati-hati. Kebanyakan orang merasa lebih rileks di lingkungan rumah atau tempat kerja mereka, bukan di lingkungan institusi asing. Hal ini terutama berlaku untuk masyarakat nelayan: kapal nelayan, dockside atau rumah nelayan adalah tempat yang ideal, dengan asumsi izin sebelumnya telah diatur;
6. Kesadaran akan realitas politik adalah prasyarat yang lain. Komunitas nelayan dan personil dari Departemen Perikanan jarang menyepakati topik apa pun, terutama manajemen perikanan dan di dalam komunitas nelayan sendiri biasanya ada berbagai pendapat yang dipegang teguh. Oleh karena itu pewawancara harus berhati-hati untuk membahayakan tugas utamanya mengumpulkan informasi dengan pilihan kata-kata yang sulit atau mengacu pada topik yang saat ini tidak stabil. Diplomasi sangat penting;
7. Pihak-pihak yang diwawancarai secara alamiah dirugikan jika mereka tidak melihat hasil akhir dari program, yaitu peta dan / atau laporan. Salinan pribadi sangat dihargai namun biaya barang jelas merupakan faktor. Pengakuan atas kontribusinya juga sangat penting, baik dalam bentuk surat penghargaan maupun di bagian pengakuan yang sesuai dari produk akhir.
Informasi dan data yang dikumpulkan dari berbagai sumber sekarang harus dikategorikan sesuai dengan penggunaan yang diharapkan dari produk akhir, peta tematik. Integrasi data dan penggambarannya sebagai informasi tematik biasanya akan terjadi dalam kategori yang jelas, yaitu perikanan pelagis, perikanan demersal, habitat, distribusi armada, infrastruktur pelabuhan, dll. Pemanfaatan berbagai kategori ini, baik secara individu maupun dalam bentuk gabungan, akan tergantung pada desain peta yang pada gilirannya akan mencerminkan penggunaan akhir dari peta, peran manajemennya.
Penerimaan pemetaan sumber daya laut sebagai alat manajemen bergantung pada keandalan informasi yang terkandung. Pentingnya pemetaan yang akurat tidak dapat dibesar-besarkan, misalnya, dalam sewa dan lokasi pengembangan akrondasi, lokasi terumbu buatan dan, yang lebih umum, zonasi pesisir dan penggambaran penggunaan beberapa area dekat pantai. Dengan demikian analisis dan evaluasi data dikategorikan harus menyeluruh dan dapat diterima secara ilmiah. Untuk alasan ini, semua informasi yang digunakan dalam proses pemetaan tematik harus diidentifikasi dengan jelas dengan bantuan "Jejak Audit", untuk memberi kesempatan kepada pengguna peta untuk memeriksa keaslian sumber dan kredibilitas pemetaan informasi. Hal ini sangat penting untuk peta tematik karena data asli mungkin telah diubah dan terintegrasi dengan informasi dari sumber lain.
Dalam keadaan tertentu, mungkin diinginkan untuk menilai informasi sehubungan dengan keakuratan yang dirasakannya. Hal ini dapat dilakukan dengan cara grafis atau teks yang menyertainya. Apapun teknik yang digunakan, teknik ini akan terbuka untuk pengawasan publik dan dapat menjadi perhatian besar bagi penyedia informasi asli, terutama jika penilaian kontribusi mereka tidak gratis.
Informasi dan data yang terkumpul yang akan ditinjau dan selektif terintegrasi dapat mencakup tidak hanya materi tertulis dan grafik (peta), namun juga fotografi udara dan citra satelit yang memerlukan interpretasi. Ini bisa digunakan untuk memperbarui informasi lama atau memberikan informasi baru. Peran interpretasi foto udara, analisis citra satelit dan sistem informasi geografis (SIG) dipertimbangkan secara umum dalam Bagian 8 dan 14.
Setelah mengumpulkan dan mengatur informasi sumber daya dalam bentuk naskah, mungkin perlu untuk merencanakan informasi ini ke peta lain pada skala yang berbeda. Ada berbagai teknik, peralatan dan optik manual dan peralatan yang tersedia untuk mengurangi atau memperbesar peta untuk tujuan ini:
1. Metode Grid square atau Union Jack: Kotak kotak diambil pada peta untuk menerima informasi. Akurasi yang meningkat dapat dicapai dengan menggambar diagonal (karenanya istilah "Union Jack" method). Format yang lebih besar / kecil dibagi menjadi jumlah kuadrat yang sama. Detail sekarang disalin dengan tangan dari masing-masing kuadrat (atau segitiga) ke pasangannya pada skala yang dipersyaratkan (Gambar 7.5). Metode serupa dapat digunakan untuk mentransfer detail dari foto udara ke peta;
2. Segitiga yang serupa: Metode ini sangat sesuai untuk kompilasi detail linier seperti batas kontur, dan lain-lain. Ini dapat digunakan untuk reduksi atau pembesaran. Metode ini ditunjukkan pada Gambar 7.6;
3. Pembagi proporsional: Instrumen ini dapat bermanfaat untuk kompilasi manual; mereka sangat mengurangi jumlah waktu yang dibutuhkan untuk melakukan dua prosedur sebelumnya.Mereka terdiri dari pemisah termodifikasi yang memiliki dua kaki yang sama yang berputar dari roda giling yang menempel pada potongan slide (Gambar 7.7). Jika potongan slide dipindahkan ke slot kontrol, proporsi satu set kaki ke kaki lainnya berubah. Timbangan lulus pada masing-masing kaki, meskipun ini hanya merupakan panduan perkiraan. Skala yang tepat biasanya ditentukan setelah beberapa menit trial and error. Proporsi variabel memungkinkan untuk mengukur jarak pada satu peta dengan satu ujung pemisah, balikkan instrumen dan plot ke manuskrip secara langsung dengan ujung yang lain. Pemisah yang paling proporsional memiliki skala untuk merencanakan planimetri di satu sisi dan lingkaran di sisi lain, meningkatkan fleksibilitas mereka;
4. Parallelogram pantographs: Berbagai perangkat ini menggunakan rasio geometrik sederhana, berdasarkan sifat garis sejajar, untuk mengubah skala. Mereka terdiri dari sistem lengan kaku, berengsel atau meluncur, membentuk genjang dengan ekstensi. Pada titik tertentu dipasang sebuah pivot (yang tidak bergerak), titik tracing dan pensil gambar. Ketika ketiga lokus ini disesuaikan dengan benar untuk perubahan skala yang diperlukan, dan titik pelacakan digunakan untuk melacak peta asli, pensil menggambar peta pada skala baru (Gambar 7.8);
5. Fotografi (lihat Bagian 12): Satu-satunya masalah serius dengan teknik ini adalah memastikan bahwa perubahan skala yang benar telah diperoleh. Hal ini dapat diperiksa dengan metode grid square;
6. Proyektor khusus: Peta dapat diproyeksikan, diperbesar atau dikurangi, sesuai kebutuhan, ke kertas yang diletakkan di atas layar kaca. Setelah pengaturan yang benar diperoleh (periksa dengan metode kuadrat grid) garis peta digambar di atas kertas. Contoh dari proyektor ini meliputi:
Gambar 7.5 Metode kotak grid untuk pembesaran atau pengurangan. (Setelah CL Blair dan RI Simpson, 1978)
Gambar 7.6 Metode segitiga untuk pembesaran atau pengurangan. (Setelah PJ Oxtoby dan A. Brown, 1976)
Gambar 7.7 Pembagi proporsional. (Setelah Asosiasi Kartografi Internasional, 1984)
Gambar 7.8 Paralelogram pantografi. (Setelah H. Graham, 1968)
a) Hibah proyektor;
b) Klimsch Antiskop;
c) Peta O'Graph;
d) proyektor Kail;
b) Klimsch Antiskop;
c) Peta O'Graph;
d) proyektor Kail;
7. Proyektor slide atau epidiaskop (proyektor overhead): Ini adalah metode kasar untuk perubahan skala dan hanya pembesaran yang mudah diproduksi. Slide atau transparansi asli harus tersedia untuk proyeksi. Untuk menghindari distorsi, poros proyeksi dan kertas tempat peta harus digambar, harus berada pada sudut yang benar. Sekali lagi, metode kuadrat grid adalah metode yang tepat untuk memeriksa perubahan skala yang benar. Hal ini dimungkinkan untuk mengurangi gambar dengan proyektor overhead jika subjek menyala terang di ruangan yang gelap. Tahap proyektor dapat digunakan sebagai meja penelusuran kecil, dan dalam kasus ini, tidak perlu dilakukan transparansi.
DAFTAR PUSTAKA
Butber, M. J. A. 1987. Marine Resource Mapping an Introduction Manual. Fisherien Technical Paper. FAO.
