LOKASI DAN RELIEF
4.1.Lokasi
Lokasi pada permukaan bumi yang melengkung di identifikasikan melalui posisi lintang dan bujur. Semua lokasi atau jaringan tempat secara nasional dan Internasional mengunakan proyeksi garis lintang dan bujur untuk mendaftar semua fitur yang dimilikinya. Pembacaanya melalui pendekatan secara marediam dan parallel permukaan bumi dari perpotongan Globe. Graticules peta laut didasarkan pada titik-titik yang garis lintang dan bujurnya telah ditentukan oleh observasi astronomi atau satelit. Sebaliknya, peta topografi disurvei dan dikaitkan dengan datum geodetik lokal nasional yang merupakan jaringan referensi untuk lokasi horisontal. Hal ini kadang-kadang menghasilkan perbedaan dalam posisi graticule yang ditunjukkan pada peta pesisir laut dibandingkan dengan yang ditunjukkan pada peta topografi. Inilah salah satu alasan utama upaya saat ini untuk mengembangkan datum geodetik dunia berdasarkan pengamatan satelit.
4.2. Kontrol Horisontal
Jaringan control secara horizontal melalui Longitudinal dari pembacaan secara Triangulasi (Gambar 4.1) Ini melibatkan penentuan garis start, yang disebut garis dasar, dan menemukan garis lintang dan bujur dari titik ujungnya. Dari garis dasar ini, jaringan garis lurus diperluas ke titik kontrol yang diinginkan. Sudut yang terbentuk di seluruh jaringan ini diukur, dan perhitungan trigonometri digunakan untuk menentukan jarak dan lokasi dalam jaringan. Koreksi harus dilakukan untuk kelengkungan bumi melalui perhitungan berdasarkan trigonometri bola. Jaringan yang diukur ke tingkat akurasi tertinggi disebut orde pertama atau jaringan utama. Setelah ini terbentuk, jaringan kedua dan ketiga dapat dibangun di dalamnya. Jaringan baru ini menyediakan rangkaian titik kontrol yang lebih padat yang diperlukan untuk survei lokal. Biasanya survei orde pertama diukur dengan akurasi 1 bagian dalam 25.000, urutan kedua sampai 1 dalam 10.000, dan urutan ketiga menjadi 1 bagian dalam 5.000. Pengukuran urutan keempat yang kurang akurat digunakan jika tidak menghasilkan kesalahan peta yang cukup berarti.
4.3.Sistem Koordinat
Gerakan rotasi bumi berputar pada porosnya menyediakan dua titik alami, kutub, yang menjadi dasar sistem koordinat. Sistem ini adalah jaringan garis berpotongan (graticules) yang dilukiskan di atas bumi untuk memungkinkan lokasi permukaan fitur yang tepat. Mereka adalah metode pengorganisasian konsep arah dan jarak sehingga sistem hubungan yang komprehensif dapat terbentuk. Dua jenis sistem digunakan secara umum untuk pemetaan referensi: sistem koordinat geografis yang menggunakan garis bujur dan lintang untuk memperbaiki posisi, dan sistem koordinat empat persegi panjang, seperti Sistem Butir Universal Transverse Mercator (UTM), yang menggunakan titik timur dan utara sebagai teknik locational.
Gambar 4.1 Triangulasi
Gambar 4.2 Perputaran Bumi
Terminologi yang terkait dengan sistem koordinat mencakup hal-hal berikut:
I) Lingkaran besar: Sebuah pesawat yang melewati pusat bumi memotong permukaan dalam lingkaran besar (Gambar 4.2), misalnya, semua meridian dan ekuator. Busur lingkaran besar adalah jarak terpendek antara dua titik di permukaan bumi;
ii) Lingkaran kecil: Sebuah pesawat yang melewati bumi, selain melalui pusat (Gambar 4.2), misalnya, kesejajaran garis lintang;
iii) Kutub: Terminii (utara dan selatan) sumbu bumi;
iv) Meridians (garis bujur): Seperangkat jalur utara-selatan yang menghubungkan kutub. Setiap meridian setengah lingkaran. Dua meridian yang berlawanan membuat lingkaran besar (Gambar 4.3);
v) Khatulistiwa: Lingkaran besar hanya tegak lurus terhadap sumbu bumi, dan membagi bumi menjadi belahan bumi utara dan selatan;
vi) Paralel (garis garis lintang): Satu set garis timur-barat yang sejajar dengan ekuator (Gambar 4.3);
vii) Garis Lintang: Sudut (utara dan selatan) digeser oleh dua garis lurus imajiner, yang membentang dari tempat tertentu ke dalam ke pusat bumi, dan ujung lainnya dari pusat bumi ke khatulistiwa (Gambar 4.4);
viii) Garis bujur: Sudut (timur atau barat meridian utama) digeser oleh dua garis lurus imajiner, yang membentang ke dalam ke sumbu bumi, dan yang lainnya dari sumbu bumi ke garis meridian utama (PM), yaitu garis meridian yang dipilih untuk 0 ° yang melewati Greenwich, Inggris (Gambar 4.4 dan 4.5). Ke timur dari PM, meridian diberi nomor hingga 180 ° BT (belahan timur). Ke barat dari PM, meridian diberi nomor hingga 180 ° Barat (belahan barat) (Gambar 4.4). Karena meridian bertemu di kutub, interval bujur 1 ° berkurang dari 111 kilometer di khatulistiwa menjadi 56 kilometer pada 60 ° Utara atau Selatan dan nol kilometer di kutub (Tabel 4.1);
ix) Graticule: Jaringan garis yang mewakili kesejajaran dan garis meridian di atas kertas, yaitu koordinat geografis yang didefinisikan dalam derajat, menit dan detik;
x) Grid: Dua set garis sejajar yang melintang pada sudut kanan membentuk kotak, yaitu koordinat grid.
Gambar 4.3 a) Meredians, b)Paralel

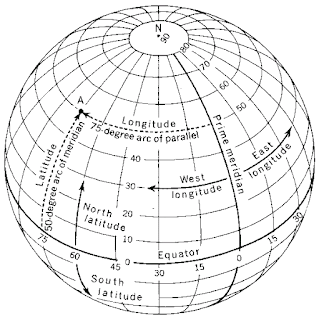

Gambar 4.4 Kotak geografis sejajar dan garis meridian. Titik A memiliki garis lintang 50 Utara dan garis bujur 75 Barat. (Setelah AN Strahler, 1963)
4.3.1.Sistem Koordinat Geografis
Sistem koordinat geografis dikembangkan dari konsep yang berasal dari filsuf Yunani sebelum era Kristen. Ini adalah sistem utama yang digunakan untuk perhitungan lokasi dasar, seperti navigasi dan survei. Sistem ini pada dasarnya adalah salah satu koordinat bola, garis meridian dan paralel tidak lurus atau sama-sama berjarak. Hal ini berguna untuk pemetaan area yang luas dan pengukuran jarak dan arah dalam ukuran sudut derajat, menit dan detik. Sistem koordinat persegi panjang yang jauh lebih sederhana dalam konstruksi dan penggunaan dapat dilapiskan pada sistem koordinat geografis.
4.3.2.Sistem Koordinat Rektangular
Universal Transverse Mercator (UTM) merupakan system grid yang digunakan secara nasional maupun internasional dengan pembagian bumi pada 60 zona yang berbeda. Jarak antara setiap zona 6 ° dimulai dengan zona 0 bumi pada Greenland. zona grid adalah persimpangan garis meridian tengah dan garis ekuator, keduanya garis lurus. Pembacaan zona grid dapat dilihat pada gambar berikut.
Gambar 4.5 Zona grid UTM di dekat khatulistiwa dan di 45 ° Utara
Berbeda dengan peta topografi, peta laut harus menunjukkan ketinggian dan kedalaman di atas dan di bawah permukaan air pada waktu tertentu. Dengan demikian, peta laut menggunakan dua datum selain MSL untuk memenuhi persyaratan ini. Informasi terpenting tentang peta laut adalah kedalaman minimum air pada titik tertentu. Oleh karena itu datum referensi utama yang digunakan untuk peta laut adalah Tingkat Air Terendah Normal. Kedalaman di bawah level ini dikenal sebagai soundings. Di zona intertidal, ketinggian diukur ke atas dari tingkat yang sama dan biasanya digarisbawahi di muka grafik. Beberapa peta menggunakan kata "mengering" di samping angka-angka ini dan menyebut mereka sebagai ketinggian pengeringan. Berbeda dengan pengukuran kedalaman, elevasi target yang menonjol (misalnya, beacon) dan jarak bebas di bawah rintangan (misalnya jembatan) mengacu pada datum untuk elevasi (Gambar 4.6). Pada kebanyakan chart di Kanada ini adalah HHWLT (High High Water, Large Tide). Tolok ukur (BM) adalah penanda elevasi tetap. Di Kanada, Survei Geodesi di Kanada menemukan tolok ukur geodesi dalam kaitannya dengan datum geodetik nasional. Demikian pula Layanan Hidrografi Kanada bertanggung jawab atas tolok ukur hidrografi yang mengidentifikasi secara lokal elevasi permukaan fisik yang digunakan sebagai datum grafik. Meskipun tidak diperlukan untuk tujuan charting, diharapkan grafik datum direferensikan ke datum geodetik, sehingga elevasi geodetik datum grafik dapat dipasok ke surveyor dan didokumentasikan pada grafik.
Gambar 4.6 Hubungan antara permukaan pasang surut, charting datum dan fitur fisik
4.5.1.Nilai Spot
Nilai spot merupakan salah satu bentuk representasi dari ketinggian atau kedalam dari salah satu bentukan permukaan bumi. Tempat diwakili oleh simbol titik kecil dengan angka di sampingnya yang menunjukkan tinggi atau kedalaman di atas atau di bawah nilai referensi atau datum. Pada peta topografi dan peta aeronautika, pengukuran tinggi relatif terhadap Mean Sea Level; Pada kedalaman dan kedalaman lautan peta relatif terhadap datum peta yang dipilih. . Lokasi penting lainnya seperti bukit, gunung dan persimpangan jalan juga diberi ketinggian di tempat . Pada grafik bahari, soundings kedalaman adalah nilai spot yang menunjukkan kedalaman air . Tinggi tempat dan kedalaman terdengar sangat sederhana dan akurat untuk titik spesifik yang dipilih. Namun, mereka tidak memberikan efek grafis bentuk, juga tidak menunjukkan nilai yang berada di antara titik-titik itu. Karena keterbatasan ini, penampil peta tidak dapat dengan mudah memvisualisasikan karakteristik permukaan yang ditampilkan. Tinggi tempat dan suara kedalaman paling sering digunakan sebagai suplemen informasi untuk beberapa teknik lain untuk menunjukkan elevasi permukaan. Sounding kedalam laut biasanya dilakukan dengan bantuan echosounder gema suara yang dipantulkan yang akan dijadikana patokan ketinggian bentuk dasar perairan.
Gambar 4.7 Hasil Sounding Kontur dan Nilai spot
4.5.2.1.Kontur Laut
Survey terhadap kedalaman dasar laut memiliki banya keterbatasan diantaranya karena kapal yang digunakan untuk sounding selalu bergerak. Pengukuran kedalaman dilakukan relatif terhadap permukaan datum buatan karena permukaan laut sebenarnya terus berfluktuasi. Ada juga beberapa referensi referensi yang berbeda dalam penggunaan, misalnya yang digunakan oleh Inggris dan Prancis bervariasi 0,6 meter. Untuk alasan keselamatan, orang Prancis menggunakan Perkiraan Rendah Terendah Air, sementara Inggris telah menggunakan satu yang 0,6 meter di bawah Air Rata-rata Rata-Rata Tide. Hal dimungkinkan karena setiap daerah mempunyai datum terhadap rata-rata pasang surut yang berbeda. Sehingga sulit untuk di samakan antara setiap lokasi. Datum rata-rata pasang surut telah dilakukan survey selama 19 tahun baru di tetapkan rata-ratanya.
4.5.2.2.Interval vertical atau kontur
Merupakan jarak antara dua garis kontur yang berdekatan. Setiap fitur yang tingginya kurang dari interval vertikal mungkin tidak dikenali oleh pola kontur, oleh karena itu banyak informasi "microrelief" yang mungkin menarik bagi beberapa orang hilang pada pemetaan topografi standar. Memilih interval kontur yang lebih kecil di daerah dengan relief rendah adalah solusi yang jelas yang tidak cukup banyak digunakan pada presentasi standar saat ini. Sebaliknya, di daerah pegunungan interval kontur harus dijaga lebih besar untuk mencegah kepadatan penduduk yang berlebihan. Karena interval kontur yang bervariasi dapat menyebabkan masalah konsistensi dalam pemetaan seri, sistem untuk memilih jarak kontur untuk berbagai skala peta diperlukan. Sistem yang paling komprehensif untuk tujuan itu dikembangkan oleh kartografer Jerman terkemuka Eduard Imhof.
Gambar 4.8 Contoh kontur batimetri
4.5.2.3.Garis Indeks
Banyak peta memiliki kepadatan kompleks atau kontur kompleks yang tinggi. Tanpa bantuan visual, pembaca bisa menjadi bingung dan salah menafsirkan informasi tersebut. Konvensi memiliki garis keempat atau kelima yang ditarik terlihat lebih lebar untuk membantu interpretasi. Pemilihan garis keempat atau kelima sebagai indeks tergantung pada interval kontur. Interval kontur yang paling bulat dan nyaman harus dipilih, misalnya, peta dengan interval kontur 25 meter akan menunjukkan garis keempat atau 100 meter sebagai indeks.
4.5.2.4.Keakuratan Kontur
Kontur suatu gambaran permukaan bumi yang paling akurat adalah dengan mengunakan fotografi. Namun seperti yang diketahui fotografi akan mengeluarkan anggaran yang cukup banyak. Sehingga banyak satelit dewasa ini telah menyediakan data untuk diolah sebagai sumber peta kontur diantaranya earth eksplorer. Walaupun standar yang digunakan antara setiap Negara di dunia akan berbeda. Di Amerika Utara standar akurasi absolut menentukan bahwa garis kontur harus diposisikan dalam sebuah band yang mewakili satu setengah interval kontur di atas dan di bawah ketinggian sebenarnya. Ini cukup untuk sebagian besar tujuan teknik namun kontur tidak dapat menunjukkan kemiringan atau variasi yang benar di medan, kecuali jika intervalnya jauh lebih kecil daripada standar akurasi absolut.
4.5.2.5.Karakteristik Kontur
i) Kontur selalu horisontal dan tegak lurus terhadap kemiringan tanah, yaitu arah air mengalir di lokasi itu;
ii) Semua kontur adalah garis tertutup, kecuali dipotong oleh margin peta;
iii) Kontur menjadi lebih dekat karena kemiringan medan curam;
iv) Saat melintasi sungai, kontur akan mengarah ke hulu kecuali beberapa penggemar aluvial;
v) Jika interval kontur terlalu besar, relief rendah tidak akan dicatat;
vi) Kontur tetangga tidak saling silang atau saling bersentuhan, kecuali tebing dan overhang.
4.5.3.Hachures
Hachures secara historis merupakan metode yang sangat penting dan umum untuk menunjukkan kelegaan dan kemiringan. garis pendek (sering kali kecil) yang diatur sehingga mereka menghadapi "menurun". Setiap garis hachure terletak di arah lereng paling curam. Di lereng curam mereka pendek tapi berdekatan, dan di lereng datar mereka lebih panjang tapi terpisah lebih jauh.
Gambar 4.9 Konstruksi Hachures
45.4.Teknik Lain Untuk menunjukan kelegaan
Selain dengan metode Hachures teknik lain untuk menunjukan kelegaan yaitu dengan shanding atau bayangan. Yang mana pada daerah yang curam mempunyai warna yan lebig gelap dari daerah yang datar dengan konstruksi warna yang lebih cerah.
DAFTAR PUSTAKA
Butber, M. J. A. 1987. Marine Resource Mapping an Introduction Manual. Fisherien Technical Paper. FAO.
