NAMA : DINA A TUHUTERU
NIM : 201464040
Path : 104 Row : 64
Lokasi : Dobo (Aru Utara)
Langkah kerja :
Ø Cara
akuisisi citra
1. Bukasitus
http://glcfapp.glcf.umd.edu/ > ESDI >Map search (gambar peta Brazil) Path
and Row >Clik centang di sebelah kiri bagi anatas pilih sensor ETM sesudah itu
TM > Preview and download > yang didownload hanya Band 1-7 saja.
Ø Citra
yang diakuisisi masukan ke ilwis
2. Pertama
buka data citra yang tadi anda download dan sudah di ekstrak, Buka ilwis pilih
file (gambar.1) > import >ilwis (gambar. 2) > raster (gambar. 2)
>pilih Tagged Image File Format (TIF) (gambar. 3) > input (pilih citra
yang ingin diimport ke ilwis) (gambar. 3) selanjutnya pilih Output (ganti nama dengan
import b1 untuk b1 dan seterusnya) (gambar. 3) dan klik ok.
Ø Akuisisi data
1. Buka ilwis 3.7

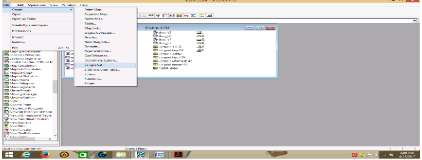

2. Tampilannya
akan terbuka seperti ini, pilih file> import>klik ilwis setelah itu klik
raster
3.
Tampilanya akan seperti ini, pilih Tagged Image Format (TIF)> input
diisi dengan file yang tadi sudah diextract>ouput diisi dengan nama import
b1 Doma, dan seterus nyauntuk b2-band 7 >klik ok
4. Tampilannya akan
seperti ini untuk band 1-7
Ø Cropping
area kerja
1. Pilih operation
list >pilih submap of
raster map>pilih coodinates.
Maka muncul tampilan untuk membuat cropping area seperti gambar di bawah ini:
2. Masukan
koordinatnya juga (yang saya cropping adalah pulau dobo)> output raster map
diisi dengan nama crop dobo sampai seterusnya untuk band1 sampai band 7
3. Tampilannya
akan seperti ini untuk band 1-band 7 dan seterusnya.
Ø Cara membuat sample set
1. Pilih
file>create>sample set
2. Sample
set name diisi dengan nama : Dobo maplist> domain diisi dengan nama dobo dom
(seperti saya sudah dibuat) ini diisi dengan min 15 objek>klik ok
3.
Tampilannya akan seperti ini>masukan objek yang akan di
identifikasi>seperti punya saya laut dangkal, mangrove dst>nilainya akan
masuk (seperti dibawah ini) >dan selanjutnya bikin objek seperti ini
4. Hasil dari klasifikasi 15 objek lahan yang ada
di daerah Aru pulau Dobo
Ø Cara membuat LUT
v Buka
maplist yang tadi sudah dibuat>pilih band yang akan dibuat LUT.
v Buka cropb1 > representtation >pilih pseudo >klik ok. LUT yang saya buat ini menggunakan teknik pseudo,
v Tampilan
hasil pseudo seperti gambar dibawah ini.
v Buka
crop> representation >pilih magenta>klik ok. LUT yang saya buat ini
menggunakan teknik magenta
v Buka
crop> representation >pilih cyan>klik ok. Lut yang saya buat ini
menggunakan teknik cyan
Ø Citra
komposit dan citra komposit dengan menggunakan algoritma
a.
Citra komposit
1. Pilih
color composite>redband diisi dengan band 3,green band diisi dengan band 2,
blue band diisi dengan 1> output map diisi dengan nama komposit 321>klik
show
Komposit asli band 3,2,1
Komposit merah band 4,3,2
Komposit inframerah
band 4,2,1
Komposit biru band
7,5,4
Komposit hijau band
7,3,2
KESIMPULAN
Ø Kenampakan pada objek pada citra landsat dan ETM
khususnya penutup lahan dan penggunaan lahan (darat dan laut). Dari 15 0bjek yang
ditandai semua terlihat sangat jelas.
Ø Teknik Lut yang paling bagus adalah pseudo
dibandingkan cyan dan magenta
