TUGAS SATELIT LANDSAT SENSOR TM

      SATELIT LANDSAT SENSOR TM

        Satelit Landsat dengan dua sensornya, MSS dan TM, merupakan satelit yang banyak dimanfaatkan datanya. Berbagai penetelian telah dilakukan berdasarkan data MSS maupun TM. Dengan luas liputan 185 x185 km 2, data Landsat paling lengkap atau tepat untuk studi fenomenal regional. Khusus untuk Indonesia, resolusi 79 m MSS satelit Landsat hanya sesuai daerah diluar jawa. Resolusi ini cukup rendah untuk studi penggunaan lahan di jawa, yang ukuran petak lahan pertanianya seringkali kurang dari 0,25 hektar. Namun lepas dari itu, keunggulan jumlah saluran (4 untuk MSS,dan bahkan 7 untuk TM) tetap menawarkan daya tarik tersendiri dalam pemanfaatanya. Resolusi spasial 30 m untuk TM, dengan 7 saluran (dari biru sampai dengan inframerah thermal) merupakan paduan informasi yang sangat berharga. Parameter orbital dari sensor satelit landsat dibagi menjadi dua; a) untuk landsat 1-3 : sinkron terhadap matahari (hampir polar), tinggi 919 Km, delinasi 99,09 0 , rentang antara 820 N ke 820 S, waktu 103 menit melintasi ekuator pada pukul 09.30 waktu local. b) untuk landsat 4-5 : sinkron matahari (hampir polar), tinggi 705 Km, delinasi 98,2 0 , rentang 810N ke 810 S, waktu 109 menit melintasi ekuator pada pukul 09.25 waktu local, temporal 16 hari.

        Contoh perbedaan spektral saluran Satelit Landsat TM 1-7, gambar disamping menunjukkan bahwa semakin besar angka band yang dipakai semakin jelas ketelitian obyek. Tetapi berbeda dengan TM untuk pengecualian karena sensor ini memakai saluran inframerah termal atau tinggi maka obyek akan terlihat berwarna merah. Untuk tabel perbedaan tiap sensor akan dijelaskan dibawah ini:

Semakin berkembang zaman, satelit landsat sudah sangat jarang sekali digunakan. citra satelit hasil perekaman pun sudah digratiskanDibawah ini merupakan Aplikasi Citra Satelit Landsat sesuai dengan saluran:

Saluran Aplikasi Satelit Landsat

TM1 penetrasi tubuh air, sehingga bermanfaat untuk pemetaan perairan pantai, juga berguna untuk membedakan antara tanah dengan vegetasi, tumbuhan berdaun lebar dan conifer.
TM2 Dapat mengukur puncak pantulan hijau saluran tampak bagi vegetasi guna penilaian ketahanan
TM3 Saluran absorbsi klorofil yang penting untuk diskrimanasi vegetasi
TM4 Bermanfaat untuk menentukan kandungan biomassa dan untuk delineasi tubuh air
TM5 Menunjukkan kandungan kelembaban vegetasi dan kelembaban tanah
TM6 Saluran IR thermal yang penggunaannya untuk analisis pemetaan vegetasi tumbuhan, membedakan kelembaban tanah dan pemetaan thermal
TM7 Saluran yang diseleksi karena potensinya untuk membedakan tipe batuan

SATELIT LANDSAT SENSOR TM

Satelit Landsat dengan dua sensornya, MSS dan TM, merupakan satelit yang banyak dimanfaatkan datanya. Berbagai penetelian telah dilakukan berdasarkan data MSS maupun TM. Dengan luas liputan 185 x185 km 2, data Landsat paling lengkap atau tepat untuk studi fenomenal regional. Khusus untuk Indonesia, resolusi 79 m MSS satelit Landsat hanya sesuai daerah diluar jawa. Resolusi ini cukup rendah untuk studi penggunaan lahan di jawa, yang ukuran petak lahan pertanianya seringkali kurang dari 0,25 hektar. Namun lepas dari itu, keunggulan jumlah saluran (4 untuk MSS,dan bahkan 7 untuk TM) tetap menawarkan daya tarik tersendiri dalam pemanfaatanya. Resolusi spasial 30 m untuk TM, dengan 7 saluran (dari biru sampai dengan inframerah thermal) merupakan paduan informasi yang sangat berharga. Parameter orbital dari sensor satelit landsat dibagi menjadi dua; a) untuk landsat 1-3 : sinkron terhadap matahari (hampir polar), tinggi 919 Km, delinasi 99,09 0 , rentang antara 820 N ke 820 S, waktu 103 menit melintasi ekuator pada pukul 09.30 waktu local. b) untuk landsat 4-5 : sinkron matahari (hampir polar), tinggi 705 Km, delinasi 98,2 0 , rentang 810N ke 810 S, waktu 109 menit melintasi ekuator pada pukul 09.25 waktu local, temporal 16 hari.

Contoh perbedaan spektral saluran Satelit Landsat TM 1-7, gambar disamping menunjukkan bahwa semakin besar angka band yang dipakai semakin jelas ketelitian obyek. Tetapi berbeda dengan TM untuk pengecualian karena sensor ini memakai saluran inframerah termal atau tinggi maka obyek akan terlihat berwarna merah. Untuk tabel perbedaan tiap sensor akan dijelaskan dibawah ini:
Semakin berkembang zaman, satelit landsat sudah sangat jarang sekali digunakan. citra satelit hasil perekaman pun sudah digratiskanDibawah ini merupakan Aplikasi Citra Satelit Landsat sesuai dengan saluran:

Landsat-5 atau Landsat Thematic Mapper (TM) memiliki resolusi spasial 30x30 m pada band 1, 2, 3, 4, 5 dan 7. Sensor TM mengamati obyek-obyek di permukaan bumi dalam 7 band spektral, yaitu band 1, 2 dan 3 adalah sinar tampak (visible), band 4, 5 dan 7 adalah infra merah dekat (NIR), infra merah menengah, dan band 6 adalah infra merah termal yang mempunyai resolusi spasial 120x120 m. Luas liputan satuan citra adalah 180x180 km pada permukaan bumi. Landsat TM mempunyai kemampuan untuk meliput daerah yang sama pada permukaan bumi pada setiap 16 hari, pada ketinggian orbit 705 km. Terdapat banyak aplikasi dari data Landsat TM diantaranya untuk pemetaan penutupan lahan, pemetaan penggunaan lahan, pemetaan tanah, pemetaan geologi, pemetaan suhu permukaan laut dan lain-lain. Landsat TM adalah satu-satunya satelit non-meteorologi yang mempunyai band inframerah termal.
Resolusi spasial; merupakan ukuran terkecil obyek di lapangan yang dapat direkam pada data digital maupun pada citra. Pada data digital resolusi dilapangan dinyatakan dengan pixel. Semakin kecil ukuran terkecil yang dapat direkam oleh suatu sistem sensor, berarti sensor itu semakin baik karena dapat menyajikan data dan informasi yang semakin rinci. Resolusi spasial yang baik dikatakan resolusi tinggi atau halus, sedang yang kurang baik berupa resolusi kasar atau rendah. Dalam menentukan range resolusi, ada tiga tingkat ukuran resolusi yang perlu diketahui, yaitu:

a. Resolusi spasial tinggi, berkisar : 0.6-4 m.
b. Resolusi spasial menengah, berkisar : 4-30 m
c. Resolusi spasial rendah, berkisar : 30 - > 1000 m
dari tingkat rendah hangar tinggi yang ditampilkan dalam bentuk kekasaran sampai kehalusan. Pixel Size
(resolustion) merupakan ukuran citra yang sebenarnya di lapangan (ground resolution) sedangkan Pixel Output
merupakan ukuran citra yang tertera pada layar monitor (display). Beberapa contoh satelit bumi yang mempunyai resolusi spasial adalah:

a. Landsat : 15 meter pada mode
pankromatik dan 30 meter pada mode multispektral

Resolusi temporal; Resolusi temporal ialah frekuensi perekaman ulang kembali ke daerah yang sama pada rentang waktu tertentu. Rentang waktu perulangan ke asal daerah yang sama satuannya dinyakan dalam jam atau hari, contoh resolusi temporal ini:

a. Resolusi temporal tinggi berkisar antara : <24 jam - 3 hari.
b. Resolusi temporal sedang berkisar antara : 4-16 hari c. Resolusi temporal rendah berkisar antara:> 16 hari Bebarapa contoh satelit bumi yang mempunyai resolusi temporal:

a. Landsat generasi 1 : 18 hari
b. Landsat generasi 2 : 16 hari
Sebagai gambaran pada citra Satelit, dilakukan pengambilan comtoh tiga citra yang berbeda resolusi spasial yaitu citra Landsat, Spot, dan Ikonos yang terlihat pada Gambar 2. Citra komposit warna pada Gambar 2a diperoleh dari produk Landsat-7 dengan menggunakan kanal/band multispectral (TM) dengan resolusi spasial 30 meter tanpa kanal pankromatik. Gambar 2b diperoleh dari produk Spot-4 dengan kombinasi RGB menggunakan kanal multispectral juga tanpa pankromatik dengan resolusi 20 meter.

                        Cara Download Citra Satelit Landsat



            Langsung saja saya jelaskan cara download citra satelit Landsat sebagai berikut:

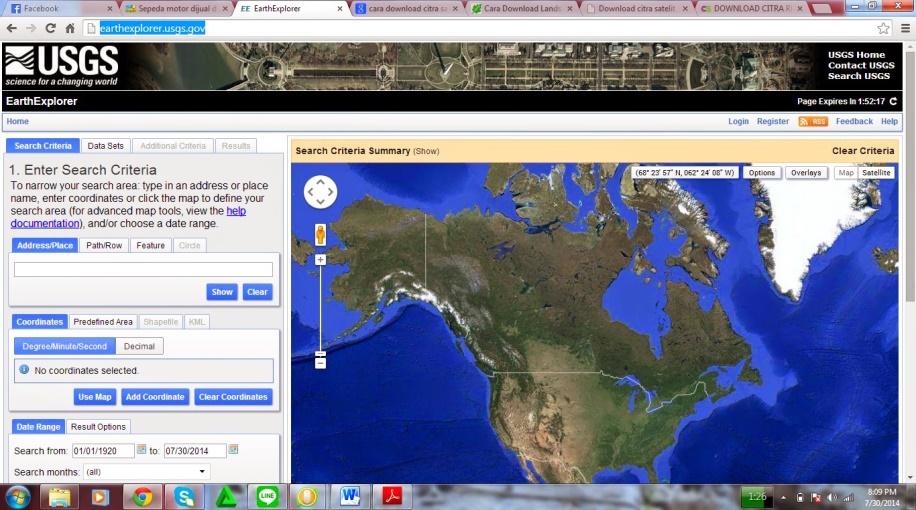

1.      Bukalah website http://earthexplorer.usgs.gov/ , maka kan muncul tampilan websitenya sebagai berikut:

Sebagai seorang mahasiswa Geodesi tentu istilah citra Satelit tidak asing lagi. Untuk membuat Peta, sering kali dasarnya menggunkan citra satelit. Tapi bagaimana caranya memperoleh citra satelit? Sebenarnya semua orang bisa mendownload citra satelit secara gratis. Tentunya tidak semua citra satelit bisa didownload secara gratis,salah satu citra satelit yang bisa didownload gratis adalah citra satelit Landsat, mulai dari satelit Landsat ETM+ sampai Landsat 8. Citra satelit Landsat memiliki resolusi spasial 15 – 30 meter. Maksudnya yakni jika ada obyek misalnya gedung atau bangunan dengan lebar atau panjang 15 – 30 meter, maka obyek tersebut masih bisa terlihat.

            Langsung saja saya jelaskan cara download citra satelit Landsat sebagai berikut:

1.      Bukalah website http://earthexplorer.usgs.gov/ , maka kan muncul tampilan websitenya sebagai berikut:

2.      Kemuidan lakukan login, jika belum punya akun klik register untuk memulai membuat akun. Dalam membuat akun akan dimintai banyak informasi, isi saja sesuai petunjuk. Tulisan login dan register ada di pojok kanan atas.

3.      Selanjutnya tentukan lokasi daerah citra yang ingin dicari.Misalnya saya akan cari citra wilayah bali. Caranya dapat dilakukan dengan beberapa cara antara lain:

a.       Memasukkan nama tempat pada kolom address/place, kemudian klik show.

Setelah klik show akan muncul tampilan sbagai berikut:

Klik pada tulisan Bali,Indonesia. Maka secara langsung peta akan mengarah ke Bali seperti berikut :

b.      Untuk memilih lokasi bali cara lainnya juga bisa dengan memasukkan path dan row citra. Path dan row maksudnya yakni daftar baris dan kolom wilayah citra yang sudah disepakati bersama. Data path and row wilayah Indonesia bisa dilihat di blog ini http://sagitagirl-sagitagirl.blogspot.com/2011/12/pencarian-data-path-row-indonesia.html. Misalnya saya ambil wilayah Bali maka path and rownya 116 / 66. Perhatikan gambar berikut :

c.       Atau cara lagi 1 dengan langsung memilih lokasi. Arahkan peta ke wilayah bali menggunakan tombol yang ada di pojok kiri atas peta, kemudian tandai wilayah yang ingin dicari dalam bentuk segiemapat dengan mengklik bagian-bagian ujungnya. Perhatikan gambar berikut:

Bila sudah kemudian klik Show

4.      Jika sudah memilih wilayah citra dengan salah satu cara diatas, tentukan rentangan waktu pengambilan citra pada bagian Data Range

5.      Selanjutnya jika sudah memilih wilayah citra dengan salah satu cara diatas, klik Data Set

6.      Selanjutnya pilih Landsat Archive. Citra Landsat yang bisa dipilih antara lain Landsat 8, Landsat 7 ETM+,Landsat 4, 5, 1. Tinggal centang Landsat yang ingin dipilih. Misalnya saya pilih Landsat 8.

7.      Selanjutnya klik Result untuk melihat hasilnya:

8.      Selanjutnya akan muncul beberapa citra landsat 8 dari rentangan waktu yang sudah ditentukan diawal.

9.

10.  Salah satu kriteria citra yang bagus adalah citra yang tidak tertutup awan. Maka dari itu sebelum mendownload pilihlah citra yang paling sedikit tertutup awan. Jika sudah yakin tekan ikon berikut untuk mendownload citra.

11.  Selanjutnya akan muncul gambar berikut:

Pilihlan Download Level 1 GeoTIFF Data Product. Maka proses download akan langsung berjalan.
